Teanntáin Lár agus Clampaí Deiridh

Bímis macánta - nuair a labhraíonn daoine faoi chórais gléasta PV, dírítear an aird ar fad ar na ráillí, na cuaillí, na bunsraitheanna. Ach is iad na codanna a choinníonn painéil ghréine i bhfeidhm na teanntáin—lár teanntáin agus deireadh clamps. Ag Xiamen Honor Energy, ní mór dúinn a bheith sa ghnó seo fada go leor chun eolas a fháil ar rud amháin: má theipeann ar do chuid teanntáin, tá do shraith iomlán i dtrioblóid.

Cad go díreach atá i lár teanntáin agus teanntáin deiridh, agus cén fáth a bhfuil an dá cheann ag teastáil uait?

Go hionraic, déanann an bheirt acu an croí-phost céanna: painéil ghréine a choinneáil síos ar na ráillí. Ach nuair a shuíonn siad déanann an difríocht ar fad. Téann teanntáin lár idir dhá phainéal.

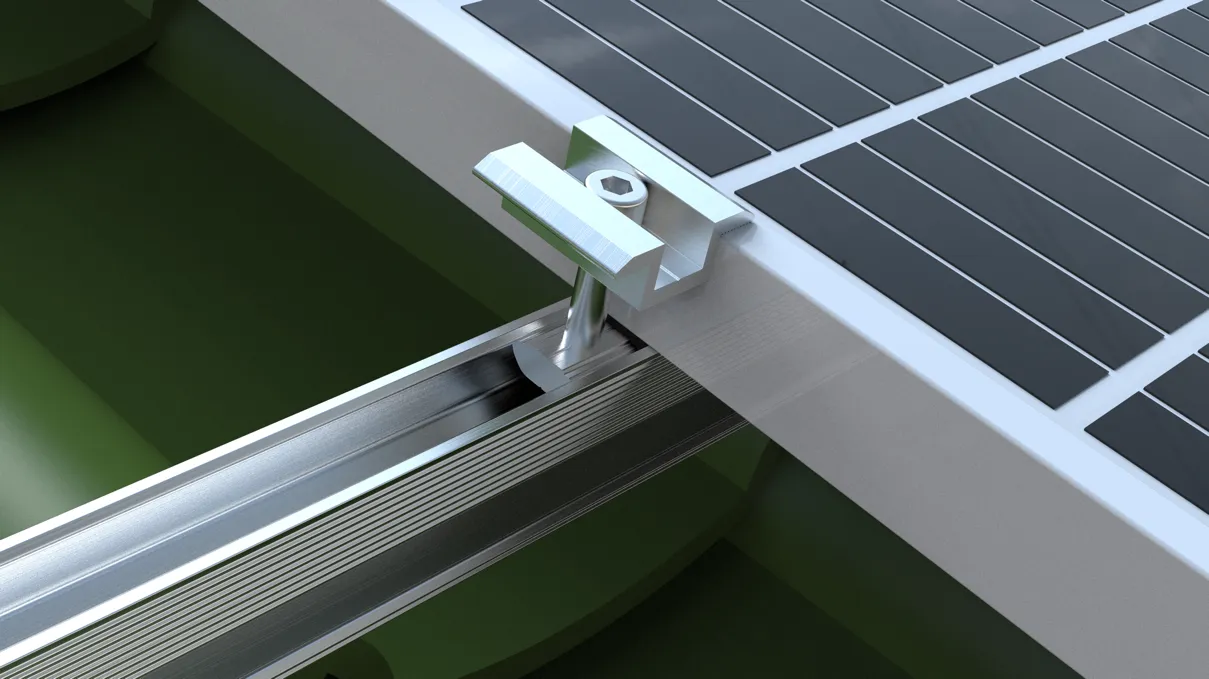

Pictiúr é seo - tá painéal amháin agat ar chlé agus ceann ar dheis, agus tá clampán láir suite ar dheis sa bhearna, ag bualadh ar imeall an dá cheann ag an am céanna. Coinníonn sé an spásáil cothrom, stopann sé na painéil ó sileadh as an ailíniú, agus glasann sé gach rud go docht leis an iarnród thíos. Tá dhá cheann díobh seo ag teastáil ó gach painéal - ceann ar gach taobh. Tá teanntáin deireadh na leabharends. Téann siad ag tús agus ag deireadh gach sraithe, agus gan ach imeall seachtrach an phainéil tosaigh agus an phainéil dheiridh acu. Is é an post atá acu ná an tsraith iomlán a choinneáil ó sleamhnú ar an taobh eile nuair a bhuaileann an ghaoth. Gan iad, d’oibreodh an tsraith sin de phainéil a bhealach scaoilte go mall le himeacht ama. Mar sin i dtéarmaí simplí: nascann teanntáin lár, agus caipín teanntáin deiridh. Bain úsáid as an dá cheann, nó ní bheidh do eagar fanacht le chéile ar feadh i bhfad. Suiteáiltear teanntáin deiridh (ar a dtugtar clampáin taobh nó teanntáin chiumhais freisin) ag imill sheachtracha gach sraithe painéil. Níl ach imeall seachtrach an mhodúil amháin ag gach clampán, ag feidhmiú mar "chaipín" chun an tsraith iomlán a chosc ó aistriú taobh le gaotha láidre nó creathadh. Teastaíonn dearadh níos cúramaí ó chlampáin deiridh ná mar a bhíonn teann teanntáin toisc nach nglacann siad ach painéal amháin—faoi ualach, is gnách dóibh an fráma a rothlú nó a shleamhnú as mura ndéantar innealtóireacht cheart orthu. I dtéarmaí simplí: láimhseálann teanntáin lár na naisc idir painéil, agus láimhseálann teanntáin deiridh na himill. Ní mór duit an dá cheann chun as a chéile de phainéil aonair a iompú isteach i struchtúr aonair soladach.

Sonraíochtaí

Ag luí leis an gcuid is mó de na Painéil ar an Margadh Tá ár gcuid teanntáin lár agus teanntáin deiridh deartha le haghaidh comhoiriúnacht uasta. Tá tiús fráma idir 30mm agus 50mm ag modúil PV príomhshrutha, agus clúdaíonn ár dtáirgí beagnach gach ceann acu. Méideanna caighdeánach clamp lár (tiús modúl): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Méideanna caighdeánach clamp deiridh (airde fráma an mhodúil): 35mm / 40mm / 45mm / 50mm Fad clamp: 40mm caighdeánach, 50mm, 60mm ar fáil ach iad a iarraidh. Spásáil painéil (clampán lár): 20mm, 26mm, 28mm, etc. Cuirimid teanntáin lár inchoigeartaithe agus teanntáin deiridh inchoigeartaithe a chlúdaíonn 30/34/38/42mm nó 35/40/45/50mm i múnla amháin. Níos lú SKUanna i do stóras, níos lú tinneas cinn ar shuíomh an phoist.

Ábhair agus Críochnaigh

Suíonn Comhlacht Alúmanam, Clampaí Crua-earraí Cruach Dhosmálta lasmuigh, faoi lé ghrian, báisteach, agus luascáin teochta bliain i ndiaidh bliana. Mura bhfuil an t-ábhar ceart, meirgfidh siad i gceann trí nó cúig bliana. Tá ár lár-clampáin agus ár teanntáin deiridh déanta as cóimhiotal alúmanaim 6063-T5 - an grád alúmanam is cruthaithe agus is mó a úsáidtear sa tionscal gléasta PV. Cuireann sé neart teanntachta ard, meáchan íseal, agus friotaíocht creimeadh den scoth, le saol seirbhíse 20-25 bliain i dtimpeallachtaí lasmuigh. Tá cóireáil dromchla anodized - airgead nádúrtha nó bailchríoch soiléir, le tiús scannán ocsaíd de 8-10 miocrón. Feabhsaíonn an scannán tanaí seo go mór friotaíocht creimeadh. Tá sciath dubh anóidithe nó leictreafóiriteach ar fáil freisin le haghaidh riachtanas speisialta. Tá crua-earraí déanta as cruach dhosmálta 304 nó 316 – boltaí agus cnónna nach meirgfidh fad is atá na páirteanna alúmanaim fós i gcruth maith. Déantar pillíní frith-duillín de rubar EPDM (moniméir diene próipiléine eitiléine), a chuirtear idir an clamp agus an fráma modúl. Tá dhá fheidhm ag na pillíní seo: méadaíonn siad frithchuimilt chun gluaiseacht painéil a chosc faoi ualaí gaoithe, agus déanann siad an fórsa clampála a mhaolú chun an fráma alúmanaim a scratáil nó a dhífhoirmiú. Tá rubar EPDM resistant UV agus aois-resistant, ag feidhmiú go hiontaofa ó -40 ° C go 80 ° C.

Cad iad na Cineálacha a Thairgimid?

Shílfeá go bhfuil lár teanntáin agus teanntáin deiridh simplí go leor – agus tá siad, den chuid is mó. Ach thar na blianta, tá sé foghlamtha againn go bhfuil méid amháin cinnte nach bhfuil oiriúnach do chách. Tionscadail éagsúla, painéil éagsúla, coinníollacha suímh éagsúla - iarrann siad go léir rud éigin beagán difriúil. Mar sin, seo an méid a choinnímid i stoc: Teanntáin lár caighdeánach - seo iad do chapaill oibre. Feistíonn siad painéil sileacain criostalach frámaithe traidisiúnta, an cineál a fheiceann tú ar 90% de na tionscadail amuigh ansin. Ag luí le tiús modúil ó 30mm suas go dtí 50mm. Ní dhéanfaidh aon ní mhaisiúil, ach soladach agus iontaofa. Teanntáin deiridh caighdeánach - an smaoineamh céanna, ach do na himill sheachtracha. Raon tiús céanna, suiteáil díreach céanna. Déanann siad go díreach cad atá siad ceaptha a dhéanamh agus déanann siad go maith é.

Teanntáin lár inchoigeartaithe

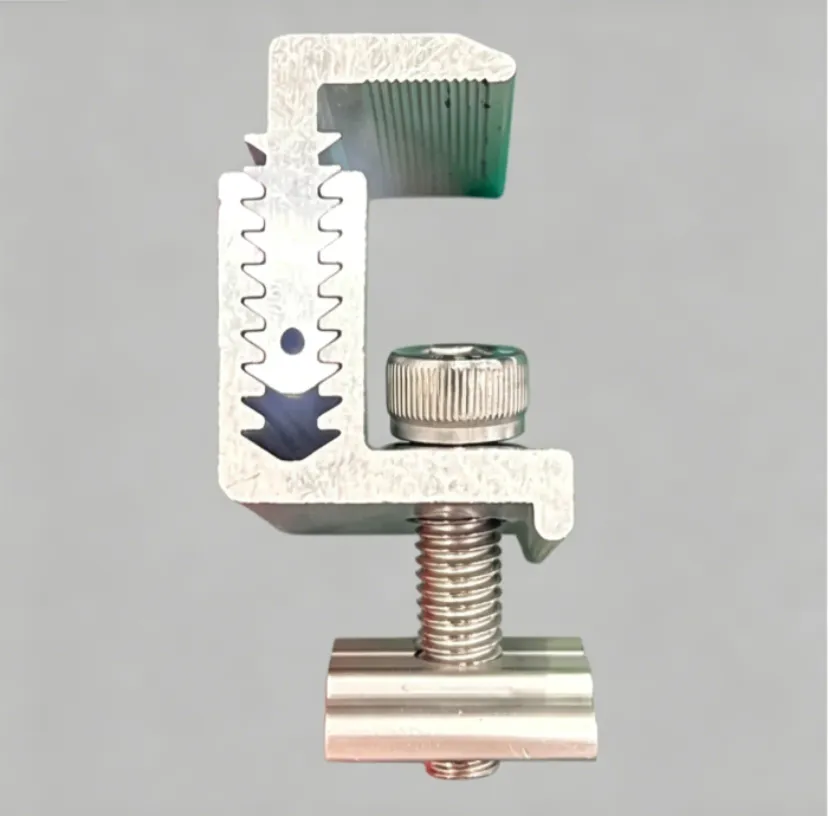

Seo nuair a éiríonn rudaí cliste. Clúdaíonn clamp amháin amháin tiús iolracha - 30/34/38/42 mm nó 35/40/45/50mm i múnla amháin. Gan a thuilleadh buille faoi thuairim a dhéanamh ar an tiús atá uait, gan níos mó stocála a dhéanamh ar cheithre chuid éagsúla le haghaidh ceithre phost éagsúla. Grab bosca amháin agus tá tú clúdaithe don chuid is mó cásanna. Teanntáin deiridh inchoigeartaithe - an coincheap inchoigeartaithe céanna, ach le haghaidh suímh chiumhais. Tugann sé an tsolúbthacht chéanna duit ag foircinn do sraitheanna. Teanntáin lár agus deiridh scannáin tanaí - is beagán speisialtachta iad seo. Tá modúil scannáin tanaí i bhfad níos tanaí ná painéil chriostail chaighdeánacha - táimid ag caint 5 go 7.7 mm. Ní dhéanfaidh teanntáin rialta greim ceart orthu. Mar sin déanaimid cinn tiomnaithe le próifíl jaw níos cúinge, atá deartha go sonrach chun painéil tanaí scannáin a shealbhú go daingean gan damáiste a dhéanamh don imill. Is é sin ár líne suas. Má theastaíonn rud éigin lasmuigh de na tairiscintí caighdeánacha seo uait - tiús neamhchaighdeánach, fad sonrach, bailchríoch ar leith - is féidir linn rití saincheaptha a dhéanamh freisin.

Suiteáil

Simplí, Mear, Gan Druileáil Riachtanach Tá suiteáil clampáin simplí – ní dhéantar aon druileáil isteach sna painéil féin. An nós imeachta caighdeánach: cuir na ráillí (ráillí U-chainéil, C-chainéil nó alúmanam) ar an struchtúr tacaíochta, leag na painéil PV ar a bharr, cuir na teanntáin lár idir na painéil in aice agus na teanntáin deiridh ag na himill sheachtracha, ansin déan na boltaí níos doichte. Éilíonn gach modúl dhá teanntáin lár, agus éilíonn gach sraith dhá teanntáin deiridh. Is é an chasmhóimint géaraithe a mholtar ná 8-15 N·m, ag brath ar thiús an mhodúil agus ar choinníollacha an tsuímh. Ró-scaoilte, agus athróidh painéil sa ghaoth; ró-daingean, agus tá an baol ann go ndéanfaidh tú damáiste do fhráma an mhodúil. Tá moltaí mionsonraithe maidir le casmhóiminte san áireamh le gach lastas.

Feidhmchláir

Ó bharraí dín go gléasanna ar an talamh, úsáidtear carportanna go lártheanntáin BIPV agus teanntáin deiridh i mbeagnach gach cineál suiteála PV. PV díon dáilte: Díonta cruach roctha, díonta coincréit chomhréidh, díonta fánaí tílithe – teanntáin painéil daingnithe ar na ráillí. Feirmeacha gréine ar thalamh: Na mílte painéal ceangailte painéal de réir painéil le teanntáin lár agus deireadh. Cad mar gheall ar carports? An scéal céanna - téann painéil ar struchtúr an chairr, agus déanann na teanntáin go díreach mar a dhéanann siad i gcónaí: coinnigh gach rud síos go docht.

Tá BIPV beagán difriúil mar gur cuid den fhoirgneamh féin iad na painéil. Ach buille faoi thuairim cad é? Tá teanntáin fós ag teastáil uait. Níl siad roghnach.

Agus go hionraic, is cuma má tá tú ag baint úsáide as modúil aonghloine nó gloine dhúbailte, is iad na clampáin árasán nó claonta – lár-clampaí agus teanntáin deiridh an gliú a choinníonn an t-eagar iomlán ó thitim as a chéile. Gan iad, níl aon rud agat ach carn de phainéil scaoilte.

Cén Fáth Roghnaigh Ár Táirgí?

Ní dhéanfaimid cóta siúcra air - tá Xiamen Honor Energy sa ghnó gléasta PV le blianta anuas. Tá a fhios againn go díreach nuair a théann rudaí mícheart i suiteáil gréine. Féadfaidh teanntáin a bheith beag, ach teipeann orthu níos minice ná mar a bhíonn súil ag daoine. Scriúnna scaoilte, sean-rubar, sciath anodized caite - is féidir le haon cheann de na sonraí seo sábháilteacht sraithe iomlán a chur i mbaol. Sin an fáth nach ngearraimid coirnéil ar ábhair: alúmanam 6063-T5, 304 cruach dhosmálta, agus rubar EPDM - réitigh chruthaithe de chaighdeán an tionscail go léir. Ciallaíonn anóidiú cuí 20 bliain de sheirbhís lasmuigh gan saincheisteanna. Clúdaíonn ár sonraíochtaí formhór mór na bpainéal ar an margadh – tiús 30mm go 50mm, go bunúsach clúdaithe go léir. Agus má tá méideanna saincheaptha uait, is féidir linn é sin a dhéanamh freisin. Tá teanntáin beag. Ach ná déan iad a mheas faoina luach. Más gá duit teanntáin iontaofa nach ligfidh síos duit, déan teagmháil.
